Технические и эксплутационные характеристики:

Производительность активного хлора
(далее «а.х.»), не менее
700 г/час
16 кг/сутки
Массовая концентрация активного хлора 7-9
Режим работы непрерывный

Габаритные размеры

Длина 1400 мм
Ширина 700 мм
Высота 1500 мм
Масса, не более 70 кг

Гарантия по ТЗ
Цена установки по запросу

Развернуть/свернуть таблицу

Реагенты для приготовления раствора поваренной соли соль пищевая пов. сорт1
Вода СанПиН 2.1.4.1074-01
Удельное потребление соли 3-3,5кг/кг по а.х.
Электропитание 220\380 В, 50 Гц
Потребляемая электрическая мощность не более 3,5 кВт (с насосами)
Удельное потребление электроэнергии, не более 4-4,5 кВт*ч/кг по а.х.
Производительность насоса-дозатора гип. натр. 80 л/ч
Давление подачи насоса-дозатора гип. натрия по требованию
Емкость резервуара раствора соли 130л
Емкость электролизная
Емкость резервуара гипохлорита 200 л.
Цена электролизера по запросу
Цена блока питания по запросу

Описание

УЭ ГПХН 700С– электролизная установка проточного типа  с производительностью 700 г в час эквивалента активного хлора или 16 кг акх в сутки. В установке используется электролизер изготовленный из полипропилена толщиной 10 мм прямоугольной формы. Электродный блок изготовлен из титана ВТ 1-0. Аноды имеют покрытие окисно-рутениевое-титановое.  Комплектуется насосами  «Этатрон»  на промывку и обеззараживание. Трубы и фитинги, емкостное оборудование – полипропилен.  Эффективность установки по выработки хлора  из электроэнергии – 65%, эффективность по преобразовании соли в хлор – 50%.

С 2013 года возможно изготовление электролизера на базе анодов с покрытием из смешанных оксидов платиновой группы см.  УЭ ГПХН Сэ что дает экономию соли, электроэнергии, а также повышенные обеззараживающие свойства гипохлорита натрия.

Область применения

Используется на станциях водоподготовки для окисления и обеззараживания поверхностных вод, подземных вод, сточных вод, вод плавательных бассейнов, птицефабрик, животноводческих комплексов, для отбеливания бумаги, в химической, фармацевтической промышленности, для производства дезинфицирующих и отбеливающих средств и т.д.  При помощи УЭ ГПХН 700С можно продезинфицировать бассейн объемом до 2400 куб.м или обеззаразить до 4800 куб.м. воды на станциях водоподготовки.

Требование к помещению

Для пуска в эксплуатацию необходимо подвести  трубопроводы: воду - Ду 15 мм, канализацию – Ду 50 мм, вентиляция – Ду 50мм.

В общем случае помещение, в котором размещается установка должно быть оборудовано:

 -водопроводом холодной воды с давлением 2-5 атм;

- температура воды – не менее 5 град С;

- канализацией (достаточно трапа),

- электрощитом 380В, 50Гц на мощность не менее 3,5 кВА,

- контуром защитного заземления,

- приточной вентиляцией во взрывобезопасном исполнении, производительностью не менее 240 куб.м.\час

  Установки УЭ ГПХН предназначены для работы в условиях:

- окружающей температуры – от 10 до +25 градС

- влажности – не более 80%

- атмосферное давление – не ниже 720 мм.рт.ст

Принцип работы

В солерастворителе готовится насыщенный раствор поваренной соли с концентрацией  260-300 г\л. Готовый насыщенный солевой раствор насосом-дозатором в требуемом количестве подается в тройник, одновременно туда же поступает вода, расход которой устанавливается ротаметром. Электролит требуемой концентрации подается в электролизер, где и происходит образование гипохлорита натрия с фиксированной концентрацией активного хлора (0,8%). Готовый гипохлорит натрия подается в накопительную емкость, откуда насосом-дозатором забирается на обеззараживание. Водород, образовавшийся при электролизе водного раствора поваренной соли, отводится из накопительной емкости при помощи воздуходувки. По ТЗ Заказчика изготовим установку в полной комплектации с автоматизацией по содержанию хлора в обеззараженной воде, АСУ ТП, ЖК панелью Оператора, с диспетчерезацией  и передачей данных на удаленный компьютер.

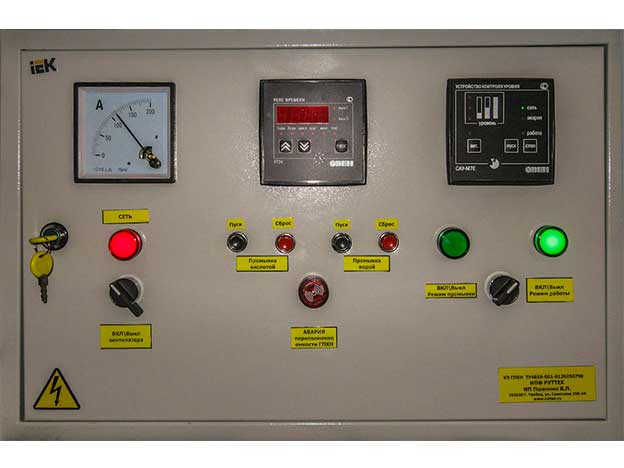

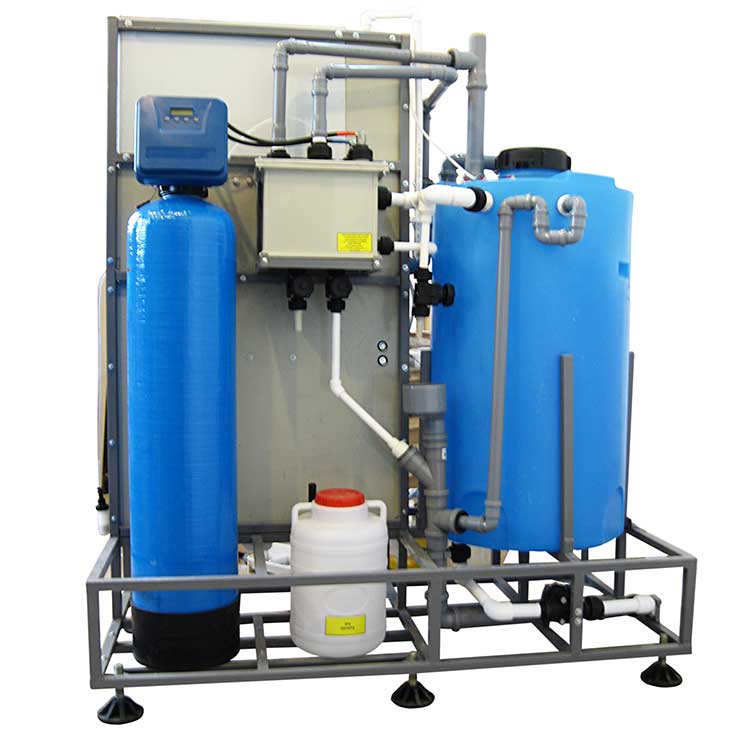

УЭ ГПХН 700С с умягчителем в сборе Блок питания\пульт управления к УЭ ГПХН 700С

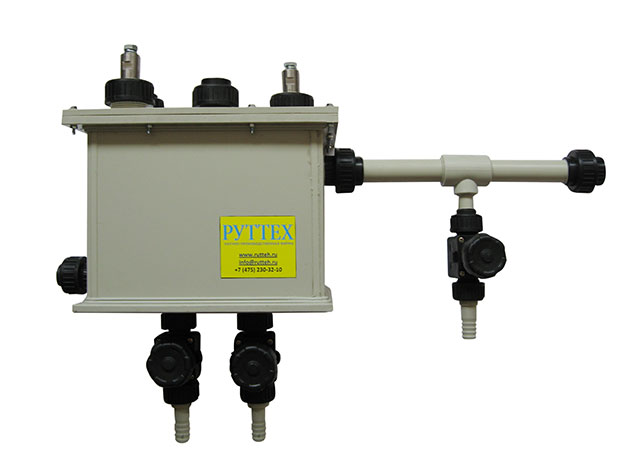

Электролизер УЭ ГПХН 700С

Комплектация

  • Электролизер проточный
  • Пульт управления с выпрямителем
  • Резервуар гипохлорита натрия 200л
  • Солерастворитель 130 л
  • Насос-дозатор раствора соли
  • Насос-дозатор гипохлорита натрия
  • Ротаметр
  • Вентилятор напорный
  • Системы трубопроводов
  • Система аварийных блокировок
  • Автоматизация потока воды
  • Рама
  • Система очистки электролизера

Дополнительно

-умягчитель, анализатор хлора, анализатор водорода, АСУ ТП, ЖК панель  оператора

Документы

Предоставляемые при поставке товара:

  • Товарно-транспортная накладная
  • Счет-фактура
  • Акт приёма-передачи
  • Документы либо их копии, подтверждающие соответствие товара требованиям, установленным в соответствии с действующим законодательством РФ (сан-эпидем заключение на установку, сан–эпидем заключение на ТУ)
  • технический паспорт
  • гарантийный талон
  • руководство по эксплуатации на русском языке.

Срок поставки

В течение 2-х месяцев с момента заключения контракта (или досрочно).  Предоплате не менее 50%. Работаем без НДС. Отгрузка осуществляется после полной оплаты.
