Технические и эксплутационные характеристики:

Производительность активного хлора
(далее «а.х.»), не менее
4200
100
Массовая концентрация активного хлора 7-9
Режим работы непрерывный

Габаритные размеры

Длина 1400 мм
Ширина 700 мм
Высота 1500 мм
Масса, не более 700 кг

Гарантия 2 года
Цена установки по запросу

Развернуть/свернуть таблицу

Реагенты для приготовления раствора поваренной соли соль пищевая пов. сорт1
Вода СанПиН 2.1.4.1074-01
Удельное потребление соли 1,8-2,3 кг/кг по а.х.
Электропитание 380В
Потребляемая электрическая мощность 15 кВт
Удельное потребление электроэнергии, не более 3-3,5 кВт*ч/кг по а.х.
Производительность насоса-дозатора гип. натр. 3х300 л/ч
Давление подачи насоса-дозатора гип. натрия 5 М. вод. Ст.
Емкость резервуара раствора соли 2х500 л
Емкость электролизная 20л
Емкость резервуара гипохлорита 500 л.
Цена электролизера по запросу
Цена блока питания По запросу

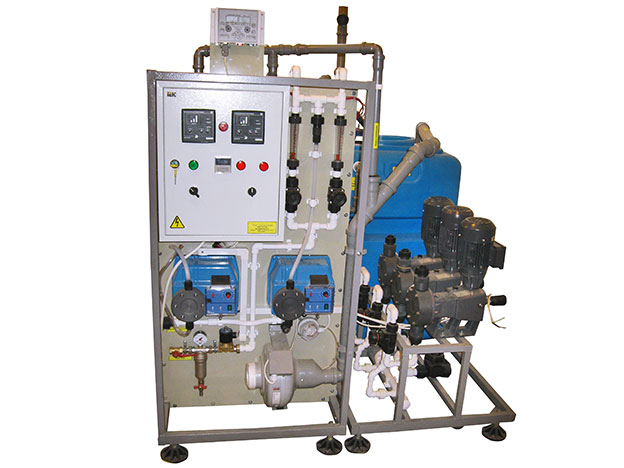

Электролизная установка УЭ ГПХН 4200Сэ

Описание

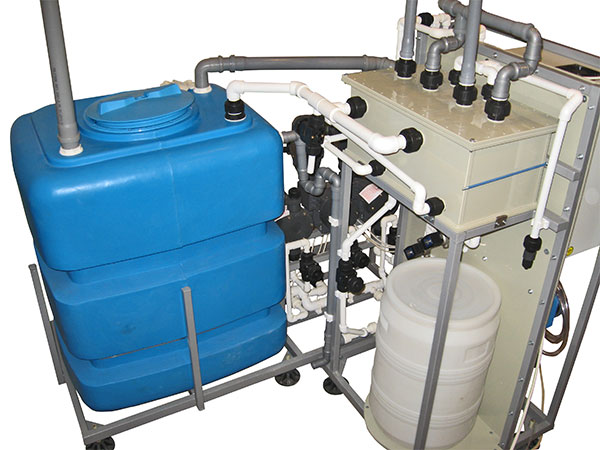

УЭ ГПХН 4200Сэ– электролизная установка получения раствора гипохлорита натрия проточного типа, производительностью 4200 г в час по активному хлору или 100 кг акх в сутки. Установка может работать без водоподготовки. При жесткой воде более целесообразно использовать умягчитель воды. Это увеличит длительность работы электролизера без промывки, а также значительно увеличивает срок службы покрытия анодов. В установке используется электролизер, изготовленный из полипропилена толщиной 10 мм прямоугольной формы. Электродный блок изготовлен из титана ВТ1-0. Аноды и катоды изготовлены из титана ВТ1-0, аноды с покрытием из оксидов платиновой группы. Комплектуется насосами «Этатрон» на подачу солевого раствора, на промывку и обеззараживание (первичное и вторичное хлорирование). Трубы и фитинги, емкостное оборудование – полипропилен. В стандартную комплектацию входит узел кислотной промывки электролизера.

Область применения

Используется на станциях водоподготовки для обеззараживания поверхностных вод, подземных вод, очищенных сточных вод, плавательных бассейнов, птицефабрик, животноводческих комплексов, для отбеливания бумаги, в химической, фармацевтической промышленности, для производства дезинфицирующих и отбеливающих средств и т.д.

Эксплуатация

УЭ ГПХН 4200Сэ – комплектная установка, поставляется на раме. Для ее пуска в эксплуатацию необходимо подвести трубопроводы: воду Ду 15 мм, канализацию – Ду 50 мм, отвод электролизных газов – Ду 50 мм. В установке предусмотрено 2 режима – работы установки и промывки электролизера. Конструкция установки обеспечивает бесперебойную работу установки и останов установки в случае наступления аварийных ситуаций. Предусмотрена промывка электролизера через определенные интервалы времени в зависимости от жесткости используемой воды. В установке используется импульсный блок питания.

По требованию устанавливается газоанализатор водорода в помещение и анализатор хлора в обеззараженной воде.

Принцип работы

В солерастворителе готовится насыщенный раствор поваренной соли с концентрацией до 300 г\л. Готовый насыщенный солевой раствор насосом-дозатором в требуемом количестве подается в тройник, одновременно туда же поступает вода, расход которой устанавливается ротаметром. Электролит требуемой концентрации подается в электролизер, где и происходит образование гипохлорита натрия с фиксированной концентрацией активного хлора. Готовый гипохлорит натрия подается в накопительную емкость, откуда насосом-дозатором забирается на первичное и вторичное хлорирование. Водород, образовавшийся при электролизе водного раствора поваренной соли, разбавляется воздухом до взрывобезопасного состояния, отводится из накопительной емкости за пределы помещения.

Подробнее прочитать про принцип работы электролизных установок серии УЭ ГПХН можно по ссылке.




Комплектация

  • Электролизер проточный
  • Пульт управления

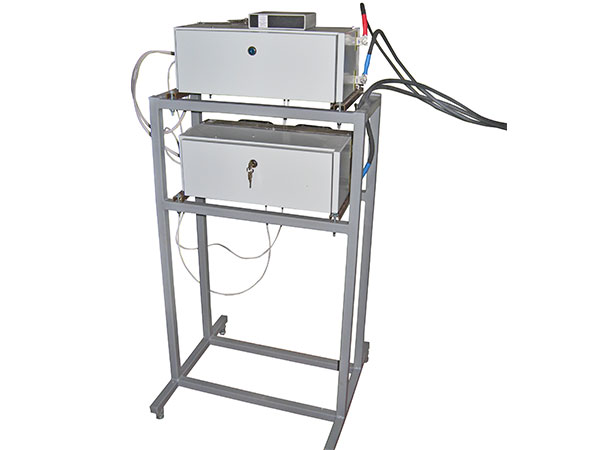

  • Выпрямитель (источник тока)
  • Резервуар гипохлорита натрия 500л
  • Солерастворитель проточного типа 2х530 л
  • Насос-дозатор раствора соли
  • Насос-дозатор на первичное хлорирование - 2 шт
  • Насос-дозатор на вторичное хлорирование -1 шт
  • Ротаметр - 2 шт
  • Вентилятор напорный 1 рабочий + 1 запасной
  • Системы трубопроводов с трубопроводной арматурой
  • Система аварийных блокировок
  • Рама
  • Узел кислотной промывки электролизера с насосом

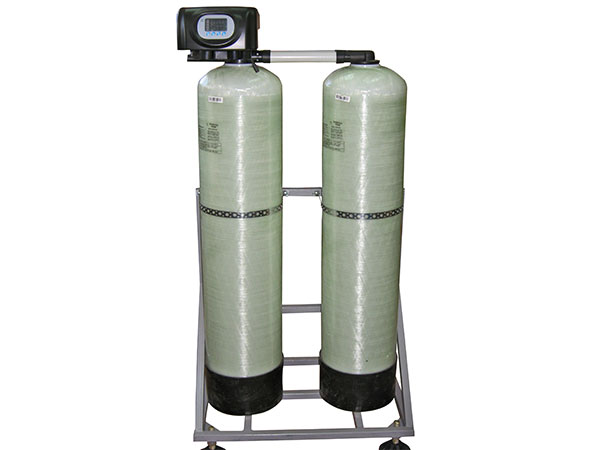

  • Установка умягчения воды непрерывного действия
  • Контролер хлора с датчиком
  • Контролер водорода с датчиками

Возможна комплектация по требованию Заказчика или частичная комплектация.

Документы

Предоставляемые при поставке товара:

  • Товарно-транспортная накладная
  • Счет-фактура
  • Санитарно-эпидемиологическое заключение на установку
  • Технический паспорт
  • Руководство по эксплуатации на русском языке.

Срок поставки

В течение 2-х месяцев. Предоплата не менее 50%. Работаем без НДС. Отгрузка осуществляется после полной оплаты.
