Технические и эксплутационные характеристики:

Производительность активного хлора
(далее «а.х.»), не менее
1400 г/час
30 кг/сутки
Массовая концентрация активного хлора 7-9
Режим работы непрерывный

Габаритные размеры

Длина 1400 мм
Ширина 700 мм
Высота 1700 мм
Масса, не более 250 кг

Гарантия по ТЗ
Цена установки по запросу

Развернуть/свернуть таблицу

Реагенты для приготовления раствора поваренной соли соль пищевая пов. сорт1
Вода СанПиН 2.1.4.1074-01
Удельное потребление соли 3-3,5кг/кг по а.х.
Электропитание 220\380 В
Потребляемая электрическая мощность 5,6 - 6 кВт
Удельное потребление электроэнергии, не более 4-4,5 кВт*ч/кг по а.х.
Производительность насоса-дозатора гип. натр. 180 - 190 л/ч
Давление подачи насоса-дозатора гип. натрия по требованию
Емкость резервуара раствора соли 500л
Емкость электролизная 15
Емкость резервуара гипохлорита 200 л.
Цена электролизера 200 000 руб
Цена блока питания по запросу

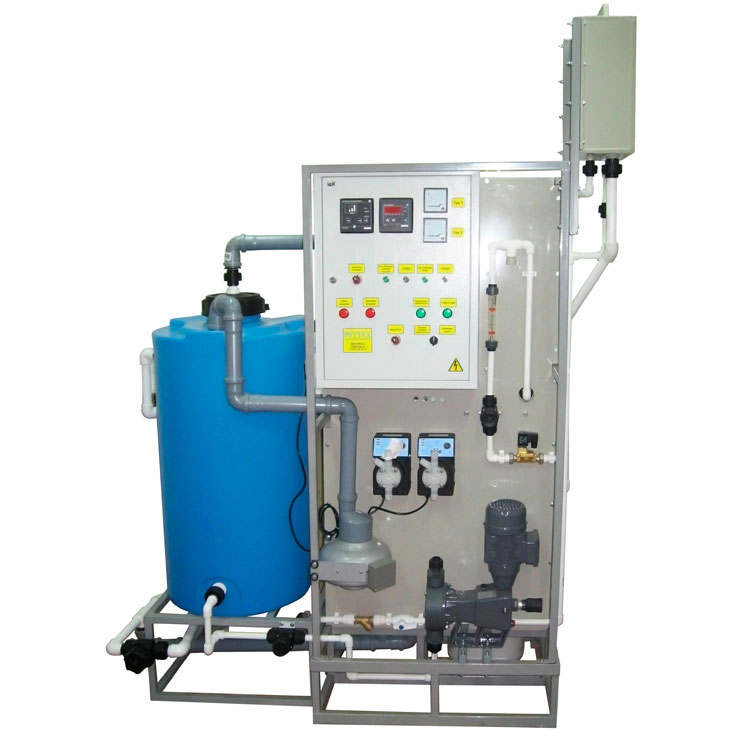

Электролизная установка УЭ ГПХН 1400с

Описание

УЭ ГПХН 1400С– электролизная установка проточного типа  с производительностью 1400 г в час по активному хлору или 30 кг акх в сутки. Установка работает без водоподготовки.  В установке используется электролизер изготовленный из полипропилена толщиной 10 мм прямоугольной формы. Электродный блок изготовлен из титана ВТ 1-0. Аноды имеют покрытие окисно-рутениевое-титановое.  Комплектуется насосами  «Этатрон»  на промывку и обеззараживание. Трубы и фитинги, емкостное оборудование – полипропилен.  Эффективность установки по выработки хлора  из электроэнергии – 65%, эффективность по преобразовании соли в хлор – 50%.

С 2013 года возможно изготовление электролизера на базе анодов с покрытием из смешанных оксидов платиновой группы см.  УЭ ГПХН Сэ что дает экономию соли, электроэнергии, а также повышенные обеззараживающие свойства гипохлорита натрия.

Область применения

Используется на станциях водоподготовки для обеззараживания поверхностных вод, подземных вод, очищенных сточных вод, плавательных бассейнов, птицефабрик, животноводческих комплексов, для отбеливания бумаги, в химической, фармацевтической промышленности, для производства дезинфицирующих и отбеливающих средств и т.д.  При помощи УЭ ГПХН 1400С можно продезинфицировать бассейн объемом до 6000 куб.м или обеззаразить до 12 000 куб.м. воды на станциях водоподготовки.

Использование

УЭ ГПХН 1400С –  комплектная установка, поставляется на раме. Для ее пуска в эксплуатацию необходимо подвести  трубопроводы: воду Ду 15 мм, канализацию – Ду 50 мм, вентиляция – Ду – не менее 50мм. УЭ ГПХН проста в использовании и обслуживании. В установке предусмотрено 2 режима – работы установки и промывки электролизера . Конструкция установки обеспечивает  бесперебойную работу установки и останов установки в случае наступления аварийных ситуаций. Предусмотрена промывка электролизера через определенные интервалы времени в зависимости от жесткости используемой воды.  В установке используются импульсный блок питания.

По требованию устанавливает газоанализатор водорода в помещение с выдачей звукового сигнала типа «Сирена» и останов установки. Возможно изготовление установки УЭ ГПХН 1400С, работающей в полностью в автоматическом режиме, автоматика по активному хлору в обеззараживаемой воде.

Принцип работы

В солерастворителе готовится насыщенный раствор поваренной соли с концентрацией до 300 г\л. Готовый насыщенный солевой раствор насосом-дозатором в требуемом количестве подается в тройник, одновременно туда же поступает вода, расход которой устанавливается ротаметром. Электролит требуемой концентрации подается в электролизер, где и происходит образование гипохлорита натрия с фиксированной концентрацией активного хлора. Готовый гипохлорит натрия подается в накопительную емкость, откуда насосом-дозатором забирается на обеззараживание. Водород, образовавшийся при электролизе водного раствора поваренной соли, отводится из накопительной емкости при помощи воздуходувки.

Подробнее прочитать про принцип работы электролизных установок серии УЭ ГПХН можно по ссылке.

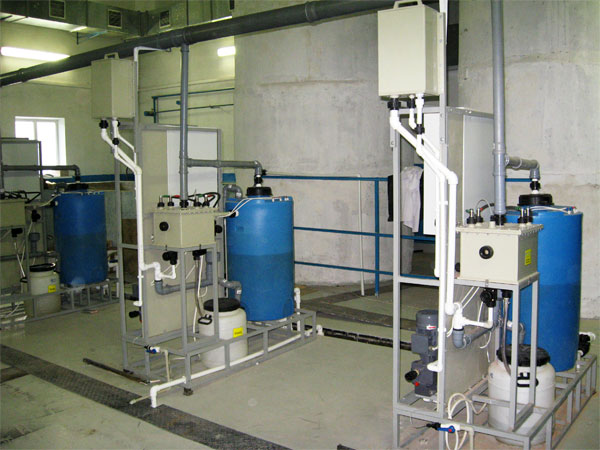

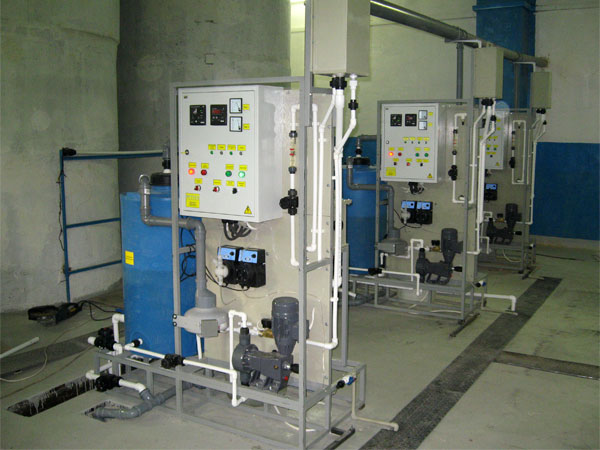

УЭ ГПХН 1400Сх3 в Приморском крае



УЭ ГПХН 1400Сх3 в Приморском крае УЭ ГПХН 1400Сх3 в Приморском крае

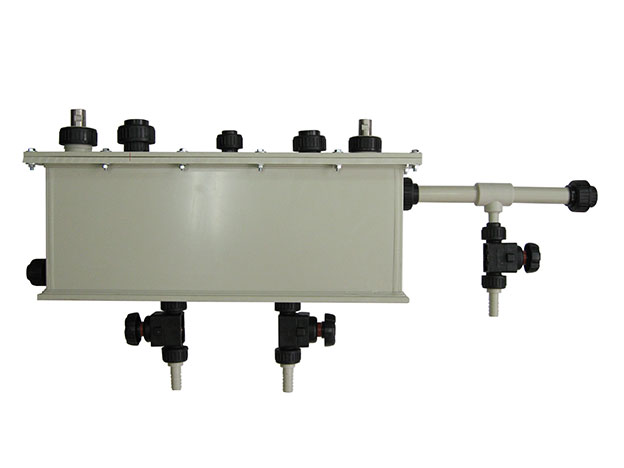

Электрлизер УЭ ГПХН 1400С

Комплектация

  • Электролизер проточный
  • Пульт управления
  • Выпрямитель
  • Резервуар гипохлорита натрия 200л
  • Резервуар раствора соли - 500л
  • Насос-дозатор раствора соли
  • Насос-дозатор гипохлорита натрия
  • Стабилизатор расхода воды
  • Ротаметр
  • Вентилятор напорный
  • Системы трубопроводов с трубопроводной арматурой
  • Система аварийных блокировок
  • Рама
  • Емкость для промывочного раствора
  • Насос на подачу промывочного раствора в электролизер

Возможна комплектация по требованию Заказчика или частичная комплектация.

Документы

Предоставляемые при поставке товара:

  • Товарно-транспортная накладная
  • Счет-фактура
  • Акт приёма-передачи
  • Документы либо их копии, подтверждающие соответствие товара требованиям, установленным в соответствии с действующим законодательством РФ (сан-эпидем заключение на установку, сан–эпидем заключение на ТУ)
  • технический паспорт
  • гарантийный талон
  • руководство по эксплуатации на русском языке.

Срок поставки

В течение 3-х месяцев с момента заключения контракта (или досрочно). Поставщик должен согласовать с заказчиком дату (в случае досрочной поставки товара) и время поставки товара. Работаем по предоплате не менее 70%. Работаем без НДС. Отгрузка осуществляется после полной оплаты.
