Технические и эксплутационные характеристики:

Производительность активного хлора
(далее «а.х.»), не менее
2500 г/час
60 кг/сутки
Массовая концентрация активного хлора 7-9
Режим работы непрерывный

Габаритные размеры

Длина 1400 мм
Ширина 700 мм
Высота 1800 мм
Масса, не более 350 кг

Гарантия по ТЗ
Цена установки по запросу

Развернуть/свернуть таблицу

Реагенты для приготовления раствора поваренной соли соль пищевая пов. сорт1
Вода СанПиН 2.1.4.1074-01
Удельное потребление соли 3-3,5кг/кг по а.х.
Электропитание 380 В
Потребляемая электрическая мощность 10 кВт
Удельное потребление электроэнергии, не более 4-4,5 кВт*ч/кг по а.х.
Производительность насоса-дозатора гип. натр. 300 л/ч
Давление подачи насоса-дозатора гип. натрия по требованию
Емкость резервуара раствора соли 500 л
Емкость электролизная 200
Емкость резервуара гипохлорита 200 л.
Цена электролизера по запросу
Цена блока питания по запросу
Электролизная установка УЭ ГПХН 2500с

Описание

УЭ ГПХН 2500С– электролизная установка проточного типа  с производительностью 2500 г в час по активному хлору или 60 кг акх в сутки. Установка может работает без водоподготовки при жесткости воды до 7 мг - экв\л. При более высоких показателях рекомендуем применение умягчителя. Это увеличит длительность работы электролизера без поромывки, а также значительно увеличит срок службы покрытия анодов. Электродный блок изготовлен из титана ВТ1-0. Аноды имеют покрытие окисно-рутениевое-титановое (ОРТА).  Комплектуется насосами  «Этатрон»  на подачу солевого раствора, на промывку и обеззараживание. Трубы, фитинги, емкостное оборудование, корпус электролизера – изготовлены из полипропилена.  Эффективность установки по выработки хлора  из электроэнергии – 65%, эффективность по преобразовании соли в хлор – 50%. В стандартную комплектацию входит узел кислотной промывки электролизера.

С 2013 года возможно изготовление электролизера на базе анодов с покрытием из смешанных оксидов платиновой группы см.  УЭ ГПХН Сэ что дает экономию соли и электроэнергии в 1,5 раза, а также повышенные обеззараживающие свойства гипохлорита натрия.

Область применения

Используется на станциях водоподготовки для обеззараживания поверхностных вод, подземных вод, очищенных сточных вод, плавательных бассейнов, птицефабрик, животноводческих комплексов, для отбеливания бумаги, в химической, фармацевтической промышленности, для производства дезинфицирующих и отбеливающих средств и т.д.

Эксплуатация

      УЭ ГПХН 2500С –  комплектная установка, поставляется на раме. Для ее пуска в эксплуатацию необходимо подвести трубопроводы: воду Ду -15 мм, канализацию – Ду 50 мм, отвод газов – Ду 50мм.  В установке предусмотрено 2 режима – работы установки и промывки электролизера. Конструкция установки обеспечивает  бесперебойную работу установки и останов установки в случае наступления аварийных ситуаций. Предусмотрена промывка электролизера через определенные интервалы времени в зависимости от жесткости используемой воды.  В установке используется импульсный блок питания массой не более 5 кг.

     Пульт управления контролирет: ток, напряжение процесса электролиза, перегрев блока питания, наработку в часах, подачу воздуха на разбавление водорода, расход воды на электролиз, уровень гипохлорита в накопительной емкости, температуру электролита до и после электролиза. По ТЗ Заказчика устанавливаем газоанализатор водорода и хлора  в помещении с выдачей звукового сигнала типа «Сирена» в случае наступления аварийных ситуаций с остановом установки; анализатор общего (свободного) хлора в обеззараженной воде.

Принцип работы

       В солерастворителе готовится насыщенный раствор поваренной соли с концентрацией до 280 г\л. Готовый насыщенный солевой раствор насосом-дозатором в требуемом количестве подается в тройник, одновременно туда же поступает вода, расход которой устанавливается ротаметром. Электролит требуемой концентрации подается в электролизер, где и происходит образование гипохлорита натрия с фиксированной концентрацией активного хлора. Готовый гипохлорит натрия подается в накопительную емкость, откуда насосом-дозатором забирается на обеззараживание. Водород, образовавшийся при электролизе водного раствора поваренной соли, разбавляется воздухом до взрывобезопасного состояния,  отводится из накопительной емкости за пределы помещения.

Подробнее прочитать про принцип работы электролизных установок серии УЭ ГПХН можно по ссылке.

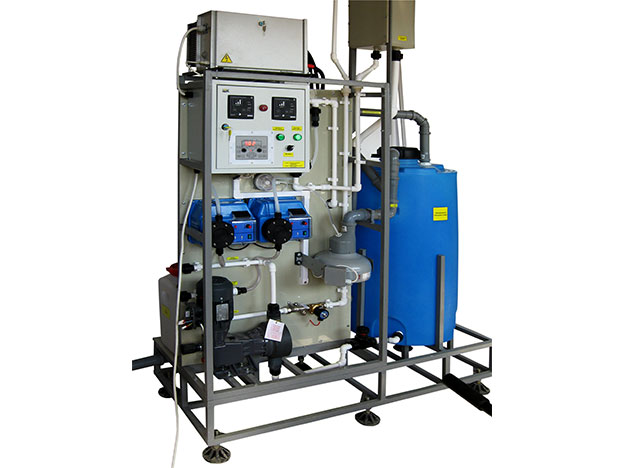

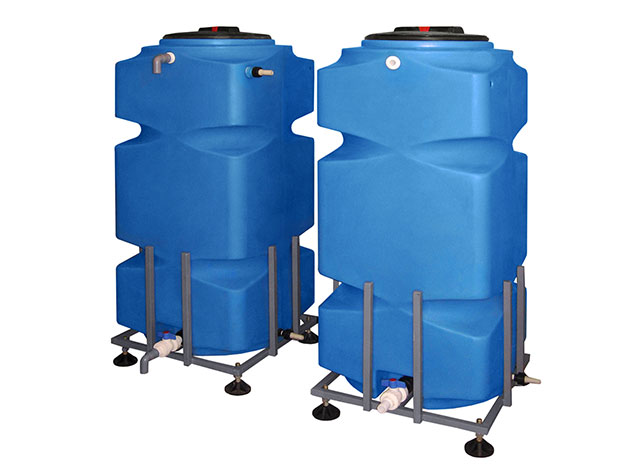

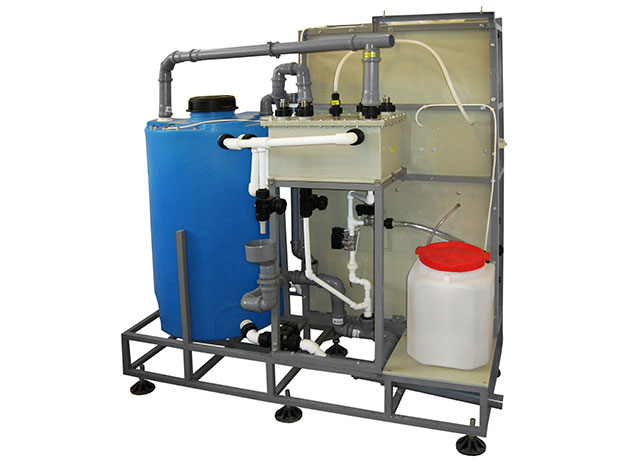

 УЭ ГПХН 2500С Солерастворитель  УЭ ГПХН 2500С-

Комплектация

  • Электролизер проточный
  • Пульт управления с выпрямителем
  • Резервуар гипохлорита натрия 200л
  • Солерастворитель проточный - 500л
  • Насос-дозатор раствора соли
  • Насос-дозатор гипохлорита натрия
  • Ротаметр
  • Вентилятор напорный
  • Системы трубопроводов с трубопроводной арматурой
  • Система аварийных блокировок
  • Рама
  • Узел кислотной промывки электролизера с насосом
  • Дополнительно
  • Ионообменный фильтр
  • Анализатор свободного (общего) хлора
  • Анализатор водорода

Документы при поставке

Предоставляемые при поставке товара:

  • Товарно-транспортная накладная
  • Счет-фактура
  • Санитарно-эпидемиологическое заключение
  • Паспорт и инструкция по эксплуатации

Срок поставки

В течение 1 месяца. Предоплата - не менее 70%. Работаем без НДС. Отгрузка осуществляется после полной оплаты.
