Технические и эксплутационные характеристики:

Производительность активного хлора
(далее «а.х.»), не менее
300 г/час
7 кг/сутки
Массовая концентрация активного хлора 7-9
Режим работы непрерывный

Габаритные размеры

Длина 1200 мм
Ширина 650 мм
Высота 1500 мм
Масса, не более 70 кг

Гарантия по ТЗ
Цена установки по запросу

Развернуть/свернуть таблицу

Реагенты для приготовления раствора поваренной соли соль пищевая пов. сорт1
Вода СанПиН 2.1.4.1074-01
Удельное потребление соли 3-3,5кг/кг по а.х.
Электропитание 220 В 50 Гц
Потребляемая электрическая мощность не более 1,5 кВт
Удельное потребление электроэнергии, не более 3,6-4 кВт*ч/кг по а.х.
Производительность насоса-дозатора гип. натр. 40-50 л/ч
Давление подачи насоса-дозатора гип. натрия по требованию
Емкость резервуара раствора соли 130л
Емкость электролизная
Емкость резервуара гипохлорита 200 л.
Цена электролизера от 50 000 руб
Цена блока питания по запросу

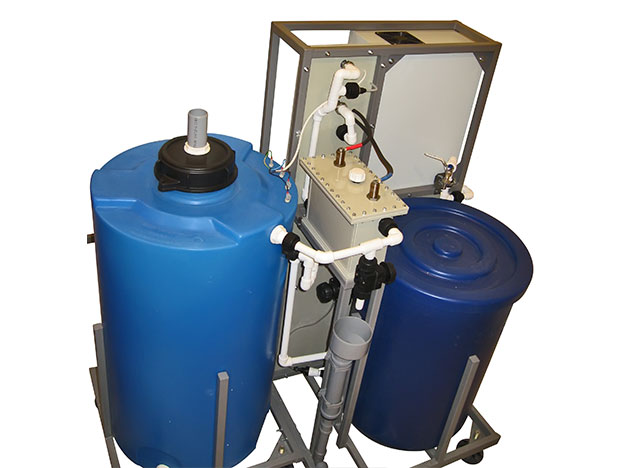

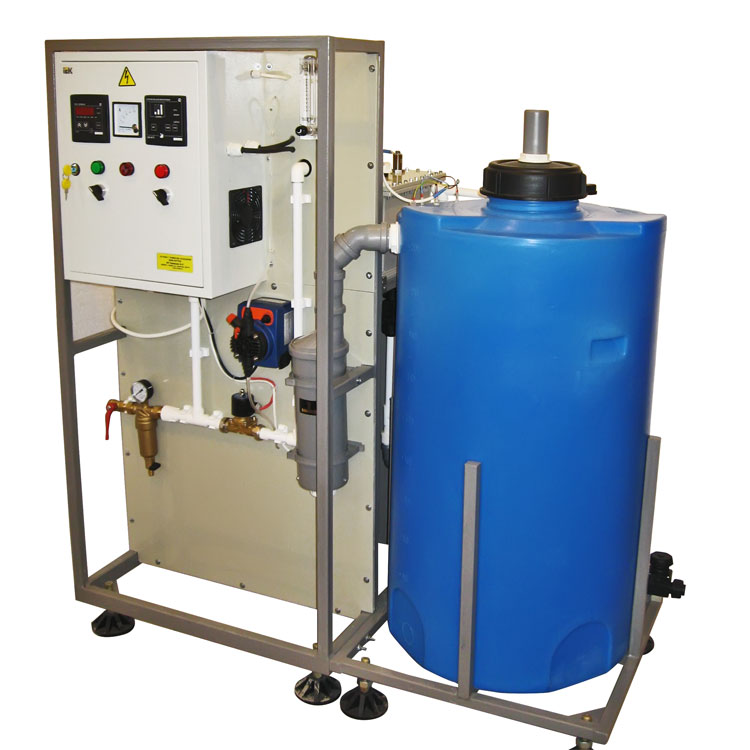

УЭ ГПХН 300С

Описание

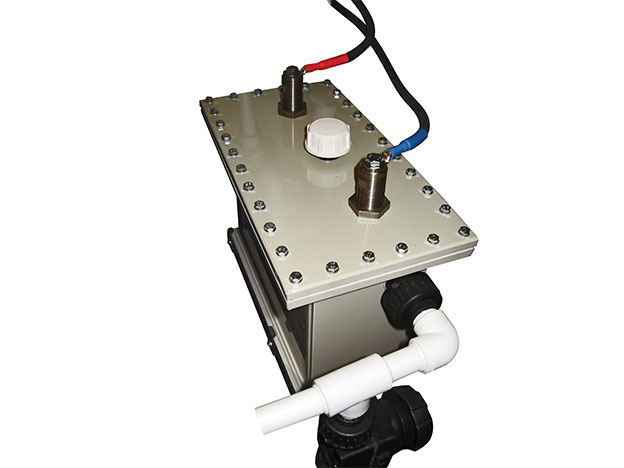

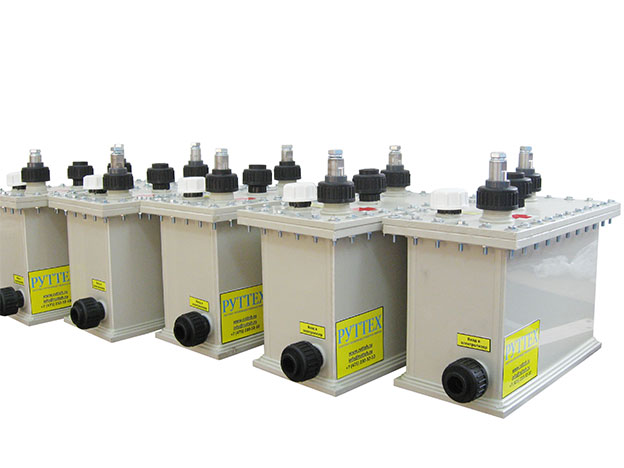

УЭ ГПХН 300С– электролизная установка проточного типа  с производительностью 300 г в час по активному хлору или 7 кг акх в сутки. В установке используется электролизер изготовленный из полипропилена толщиной 10 мм прямоугольной формы. Электродный блок изготовлен из титана ВТ1-0. Аноды ОИРТА.  Комплектуется насосами  фирмы «Этатрон» на подачу солевого раствора,  очистка электролизера - автоматический реверс. Трубы и фитинги, емкостное оборудование – полипропилен, стойкий к растворам гипохлорита.  Эффективность установки по выработке хлора  из электроэнергии – 65%, эффективность по преобразовании соли в хлор – 50%.

С 2013 года возможно изготовление электролизера на базе анодов с покрытием из смешанных оксидов платиновой группы см.  УЭ ГПХН Сэ что дает экономию соли, электроэнергии, а также повышенные обеззараживающие свойства гипохлорита натрия.

Область применения

На станциях водоподготовки для обеззараживания поверхностных вод, подземных вод, очищенных сточных вод, плавательных бассейнов, птицефабрик, животноводческих комплексов, для отбеливания бумаги, в химической, фармацевтической промышленности, для производства дезинфицирующих и отбеливающих средств и т.д.  При помощи УЭ ГПХН 300С можно продезинфицировать бассейн объемом до 1200 куб.м или обеззаразить до 2400 куб.м. воды на станциях водоподготовки.

Использование

УЭ ГПХН 300С – поставляется как на раме, так и для крепления на стенную поверхность в комплектации по запросу.  Для ввода  в эксплуатацию необходимо подвести трубопроводы: воду Ду 15 мм, канализацию – Ду 50 мм, вентиляцию – Ду – 50 мм. По ТЗ Заказчика возможна поставка с разной степенью автоматизации и в разной комплектации.

Принцип работы

В солерастворителе готовится насыщенный раствор поваренной соли с концентрацией до 300 г\л. Готовый насыщенный солевой раствор насосом-дозатором в требуемом количестве подается в тройник, одновременно туда же поступает вода, расход которой устанавливается ротаметром. Электролит требуемой концентрации подается в электролизер, где и происходит образование гипохлорита натрия с фиксированной концентрацией активного хлора. Готовый гипохлорит натрия сливается в накопительную емкость, откуда насосом-дозатором (или иным способом) забирается на обеззараживание. Водород, образовавшийся при электролизе водного раствора поваренной соли, разбавляется до взрывобезопасного состояния путем подачи воздуха через нагнетательный вентиллятор, и отводится из накопительной емкости  за пределы электролизной. В процессе электролиза идет контроль тока электролиза, контроль наличия воздуха на разбавления водорода, контроль уровня гипохлорита в накопительной емкости.



Подробнее прочитать про принцип работы электролизных установок серии УЭ ГПХН можно по ссылке.




Комплектация

  • Электролизер проточный
  • Пульт управления с выпрямителем
  • Резервуар гипохлорита натрия 200л
  • Солерастворитель проточного типа 130 л
  • Насос-дозатор раствора соли
  • Насос-дозатор гипохлорита натрия
  • Стабилизатор расхода воды
  • Ротаметр
  • Вентилятор напорный
  • Системы трубопроводов с трубопроводной арматурой
  • Система аварийных блокировок
  • Рама
    Дополнительно:
  • Установка умягчения воды
  • Контролер хлора с датчиками
  • Контролер водорода с датчиками
  • Водонагреватель

Возможна комплектация по требованию Заказчика или частичная комплектация.

Документы

Предоставляемые при поставке товара:

  • Товарно-транспортная накладная
  • Счет-фактура
  • Акт приёма-передачи
  • Документы либо их копии, подтверждающие соответствие товара требованиям, установленным в соответствии с действующим законодательством РФ (сан-эпидем заключение на установку, сан–эпидем заключение на ТУ)
  • технический паспорт
  • гарантийный талон
  • руководство по эксплуатации на русском языке.

Срок поставки

От 1 месяца. Поставщик должен согласовать с заказчиком дату (в случае досрочной поставки товара) и время поставки товара. Работаем по предоплате не менее 70%. Работаем без НДС. Отгрузка осуществляется после полной оплаты. При иных условиях изготовитель в праве изменить цену
