Технические и эксплутационные характеристики:

Производительность активного хлора
(далее «а.х.»), не менее
от 300
от 7 кг/сутки
Массовая концентрация активного хлора 7-9
Режим работы непрерывный

Габаритные размеры

Длина 1500мм
Ширина 700мм
Высота 1500мл
Масса, не более 70 кг

Гарантия 2 года
Цена установки по запросу

Развернуть/свернуть таблицу

Реагенты для приготовления раствора поваренной соли вода, соль
Вода
Удельное потребление соли 1,8-2,3 кг\кг
Электропитание 220В, 50 Гц
Потребляемая электрическая мощность 1000 Вт
Удельное потребление электроэнергии, не более 2,8-3,3кВтчас\кг
Производительность насоса-дозатора гип. натр. 50л\час
Давление подачи насоса-дозатора гип. натрия 3 бар
Емкость резервуара раствора соли -
Емкость электролизная
Емкость резервуара гипохлорита 220л
Цена электролизера по запросу
Цена блока питания по запросу

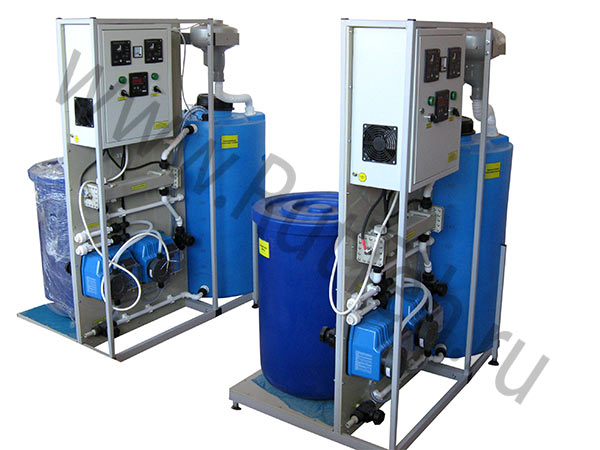

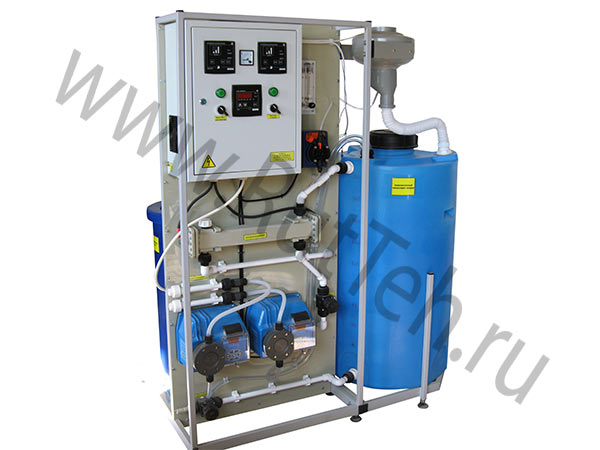

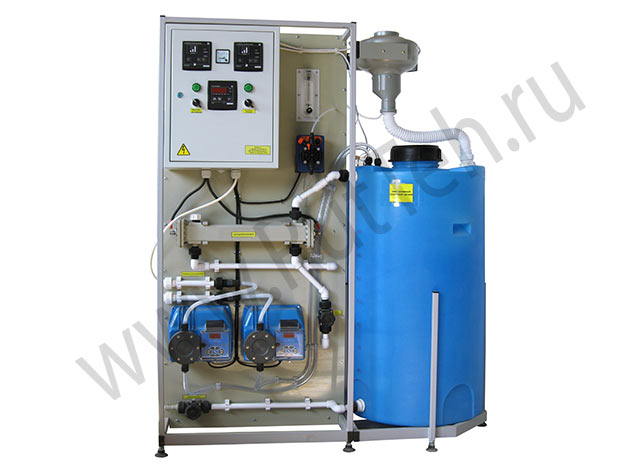

Электролизная установка УЭ ГПХН 300Сэ

Описание

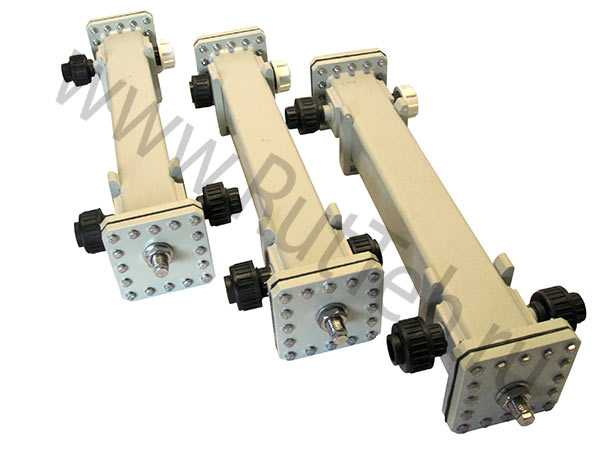

УЭ ГПХН 300Сe– электролизная установка проточного типа  с производительностью 300 г в час по активному хлору или 7 кг акх в сутки. Электролизер расположен в квадратной трубе из полипропилена. Аноды - покрытие смешанные оксиды платиновой группы. электролизер - самоочищающийся (реверс). Установка  комплектуется насосами  фирмы «Этатрон» на подачу солевого раствора,  подачу гипохлорита натрия в резервуары чистой воды. Трубы и фитинги, емкостное оборудование – полипропилен, стойкий к растворам гипохлорита. Клапаны - мембранные (не засаливаются гипохлоритом в процессе эксплуатации).   Эффективность установки по преобразовании соли в хлор – до 99%.

Область применения

На станциях водоподготовки для обеззараживания поверхностных вод, подземных вод, очищенных сточных вод, плавательных бассейнов, птицефабрик, животноводческих комплексов, для отбеливания бумаги, в химической, фармацевтической промышленности, для производства дезинфицирующих и отбеливающих средств и т.д.  При помощи УЭ ГПХН 300Се можно продезинфицировать бассейн объемом до 1200 куб.м или обеззаразить до 2400 куб.м. воды на станциях водоподготовки

Использование

УЭ ГПХН 300С – поставляется как на раме, так и для крепления на стенную поверхность в комплектации по запросу.  Для ввода  в эксплуатацию необходимо подвести трубопроводы: воду Ду 15 мм, канализацию – Ду 50 мм, вентиляцию – Ду – 50 мм. По ТЗ Заказчика возможна поставка с разной степенью автоматизации и в разной комплектации.

Принцип работы

В солерастворителе готовится насыщенный раствор поваренной соли с концентрацией до 300 г\л. Готовый насыщенный солевой раствор насосом-дозатором в требуемом количестве подается в тройник, одновременно туда же поступает вода, расход которой устанавливается ротаметром. Электролит требуемой концентрации подается в электролизер, где и происходит образование гипохлорита натрия с фиксированной концентрацией активного хлора. Готовый гипохлорит натрия сливается в накопительную емкость, откуда насосом-дозатором (или иным способом) забирается на обеззараживание. Водород, образовавшийся при электролизе водного раствора поваренной соли, разбавляется до взрывобезопасного состояния путем подачи воздуха через нагнетательный вентиллятор, и отводится из накопительной емкости  за пределы электролизной. В процессе электролиза идет контроль тока электролиза, контроль наличия воздуха на разбавления водорода, контроль уровня гипохлорита в накопительной емкости.



Подробнее прочитать про принцип работы электролизных установок серии УЭ ГПХН можно по ссылке.






Комплектация

  • Электролизер проточный
  • Пульт управления с выпрямителем
  • Резервуар гипохлорита натрия 200л

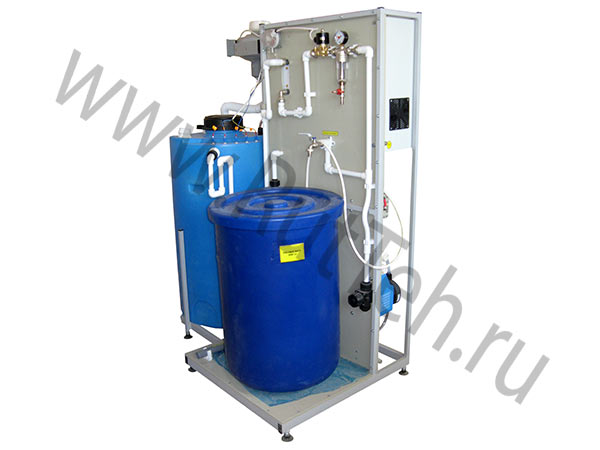

  • Солерастворитель проточного типа 130 л
  • Насос-дозатор раствора соли
  • Насос-дозатор гипохлорита натрия
  • Стабилизатор расхода воды
  • Ротаметр
  • Вентилятор напорный
  • Системы трубопроводов с трубопроводной арматурой
  • Система аварийных блокировок
  • Рама
    Дополнительно:
  • Установка умягчения воды
  • Контролер хлора с датчиками
  • Контролер водорода с датчиками
  • Водонагреватель

Возможна комплектация по требованию Заказчика или частичная комплектация.

Документы

Предоставляемые при поставке товара:

  • Товарно-транспортная накладная
  • Счет-фактура
  • Акт приёма-передачи
  • Документы либо их копии, подтверждающие соответствие товара требованиям, установленным в соответствии с действующим законодательством РФ (сан-эпидем заключение на установку, сан–эпидем заключение на ТУ)
  • технический паспорт
  • гарантийный талон
  • руководство по эксплуатации на русском языке.

Срок поставки

От 1 месяца. Поставщик должен согласовать с заказчиком дату (в случае досрочной поставки товара) и время поставки товара. Работаем по предоплате не менее 70%. Работаем без НДС. Отгрузка осуществляется после полной оплаты. При иных условиях изготовитель в праве изменить цену
